功能支持
- VLAN with trunk and access ports
- 绑定NIC(with/without LAC)
- 可见性：NetFlow, sFlow®, and mirroring
- QoS
- Geneve, GRE, VXLAN, STT, and LISP 隧道
- 连接故障管理
- openflow 1.0及其扩展
- 使用Linux内核进行高性能转发
主要组成部分
-
ovs-vswitchd: 实现交换功能的守护进程，与Linux内核模块实现flow-based switching
-
ovsdb-server: 用以保存ovs配置信息的轻量级的数据库
-
ovs-dpctl: 用以配置交换机内核模块的工具
-
ovs-vsctl: 查看和更新ovs配置信息的工具
-
ovs-ofctl: 配置和查看OpenFlow的控制和交换。主要用来操作OpenFlow流表
场景
多服务器虚拟化部署场景
- 高动态的end-points
- 维护的是逻辑抽象
- 状态迁移
- 响应网络动态修改
- 维护逻辑标签

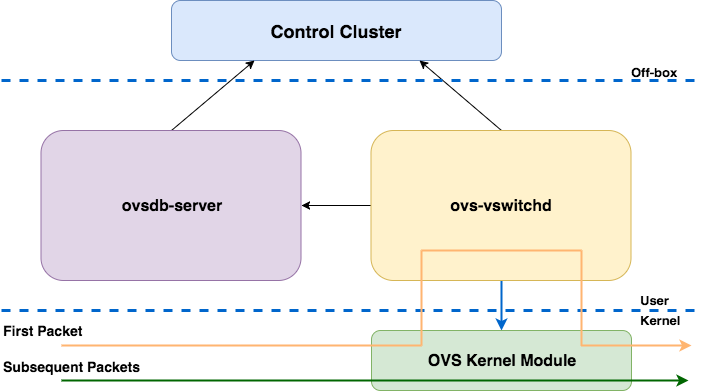

包处理流程
如上图
- 当包被从物理网卡上收到之后，如果是第一次收到包，ovs的kernel datapath不知道该如何处理，于是，将其送往ovs-vswitchd。
- ovs-vswitchd决定这个包该如何处理之后，回送到kernel datapath
- kernel datapath根据ovs-vswitchd执行相应的动作，并缓存这个动作
- 当再次收到相关包之后，kernel datapath已经存在之前缓存好的动作，则直接执行该动作

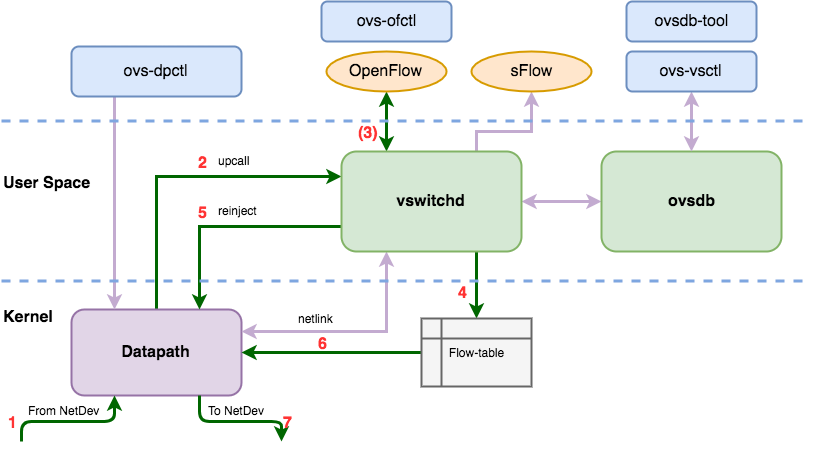

包处理流程
- 因为Flow table在内核中有一份，当从物理网卡收到包后，通过key查找内核中的flow table，即可以得到action，然后执行action
- 如果没有查找到，则通过upcall调用，将数据包以netlink协议上传到vswitchd
- vswitchd将数据包在ovsdb中进行查表匹配，若能匹配，则转到第五步
- 若不能匹配，则通过 OpenFlow协议与控制器通信，控制器下发流表项，Vswitchd解析流表项得到相应的动作，同时将流表存入ovsdb。
- 将匹配的流表项通过netlink下发到内核的Flow-table中
- 通过reinject，使用netlink将包重新送回内核
- 匹配流表项并根据相应的动作执行
